بهتر است واحد اصلی حلقه کاملاً پر از گاز SF6 را بدانید

1. ویژگی های اصلی سوئیچ عایق گاز SF6:

سوئیچ عایق بنزین  SF6 را به عنوان محیط اصلی عایق در واحد اصلی حلقه 10 کیلو ولت به 35 کیلو ولت اتخاذ می کند. در ساخت شهرنشینی ، واحد اصلی حلقه پر از گاز SF6 دارای مزایای مشخصی در طراحی جمع و جور و مدولار است. این کشور به طور گسترده ای در شبکه انرژی شهری ، ترانزیت ریلی ، صنعت انرژی جدید و شرکتهای صنعتی پذیرفته است.

1.1 طراحی ماژولار سوئیچ عایق گاز SF6

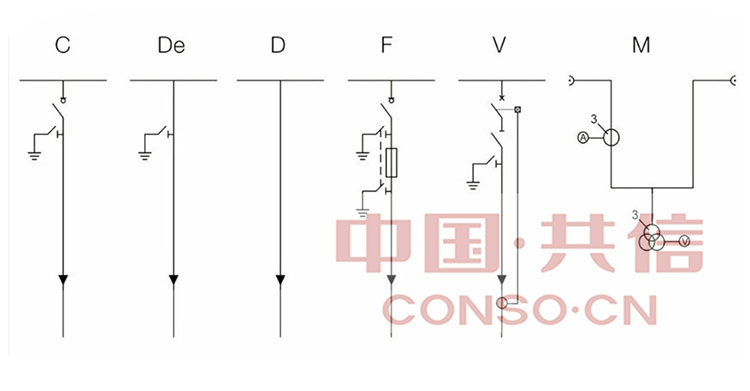

درواحد اصلی حلقه SF6  به طور عمده دارای C (پانل سوئیچ کابل) ، V (پنل قطع کننده مدار خلاء) ، D (پانل اتصال کابل مستقیم) ، DE (اتصال کابل مستقیم با پنل Earthing) ، F (پانل قطع اتصال فیوز) و M (پانل اندازه گیری) است.

در موارد واقعی ، واحد C و V کنترل و حفاظت را به ورود و خروجی خط برق کابل ارائه می دهد. علاوه بر عملکرد عملکرد بار ، واحد V عملکرد بیشتری در قطع جریان مدار کوتاه و جریان بار دارد. واحد M مجهز به اندازه گیری CT ، PT و اندازه گیری انرژی است. به طور معمول ، دارای عرض 800 میلی متر است که مشابه A استkyn28-12بشر واحد D و DE برای بالا بردن ارتفاع کابل از زمین به بالای واحد اصلی حلقه SF6 استفاده می شود. علاوه بر این ، واحد F همچنین در ورودی و خروجی محافظت استفاده می شود ، اما کاربران ترمینال ترجیح می دهند واحد V را به جای واحد F اتخاذ کنند ، زیرا دنده کنترل پیچیده تر است.

1.2 طراحی جمع و جور سوئیچ عایق گاز SF6

به طور معمول ، ابعاد واحد C یا V W*H*D = 371*1800*750 (میلی متر) است ، با این حال ، یک صفحه ورودی یا خروجی یک Kyn28-12 W*H*D = 800*2300*1500 (میلی متر) است. شکی نیست که واحد اصلی حلقه SF6 در زمینه تدارکات و هزینه های زمین رقابتی بیشتری دارد. علاوه بر این ، یک سوئیچ عایق گاز SF6 هزینه مواد کمتری نسبت به Kyn28-12 به عنوان طراحی جمع و جور دارد.

2. cheme ساختاری یک سوئیچ عایق بنزین SF6

   در یک سوئیچ عایق بنزین ، عمدتاً دارای مخزن گاز SF6 ، سوئیچ اصلی و شکن ، سیستم BusBar ، کنترل دنده و سیستم کنترل و محافظت ثانویه است.

   مخزن گاز SF6 201 یا 304 فولاد ضد زنگ را تصویب می کند ، که میزان نشت سالانه از 0.1 ٪ پایین تر است که به صورت کاملاً مهر و موم شده و عایق طراحی شده است. این سرویس بدون تعمیر و نگهداری بیش از 30 سال را تضمین می کند.

   مشابه a استسوئیچ عایق هوا  این که سوئیچ و شکن اصلی در یک پانل ورودی و خروجی سوئیچ گوش ، سوئیچ قطع ، سوئیچ بار و شکن خلاء برای کنترل و محافظت از سیستم های برق است.

   در یک مخزن مشترک SF6 ، می تواند 7 واحد مدولار را در بیشتر سیستم 10 کیلو ولت شبکه برق ادغام کند. در غیر این صورت ، یک کابل اتصال و پلاگین کابل برای پسوند لازم است. با این حال ، در یک مخزن مشترک ، واحدهای ماژولار توسط اتوبوس مس به هم وصل می شوند.

   سیستم کنترل و محافظت ثانویه عملکردی برای نظارت بر ولتاژ ارزش و جریان برای محافظت از واحد اصلی حلقه SF6 از خرابی سیستم دارد. در همین حال ، همچنین از اتوماسیون ، کنترل از راه دور ، جمع آوری داده ها و دسترسی به سیستم SCADA نیز پشتیبانی می کند. علاوه بر این ، واحد اصلی حلقه SF6 همچنین منبع تغذیه کمکی را برای اطمینان از عملکرد عادی کنترل و انتقال سیگنال فراهم می کند.

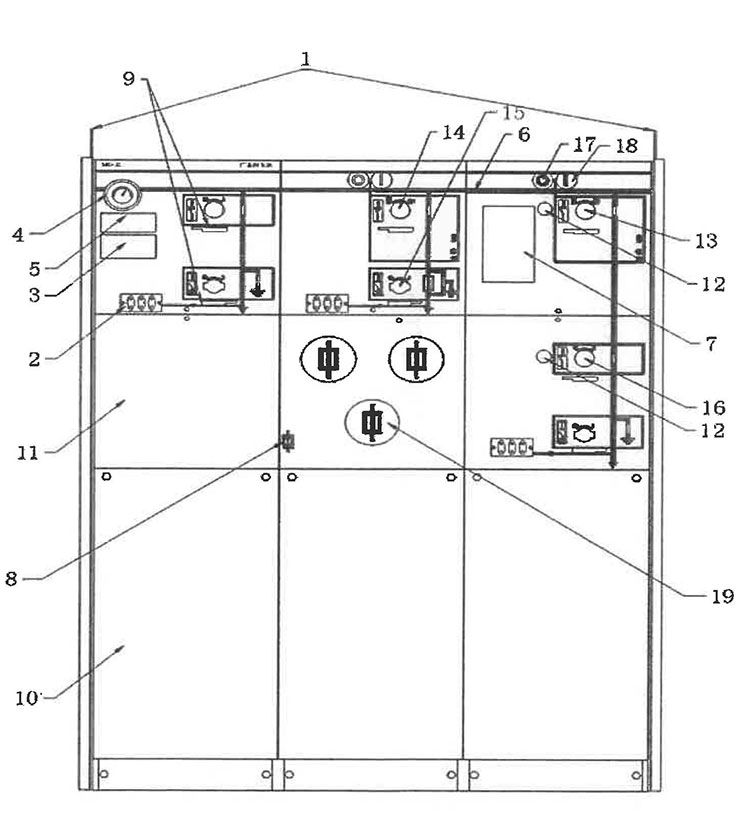

2.1 SF6 GAS عایق SPRUCTURE S WITCHGEAR S D IAGRAM:

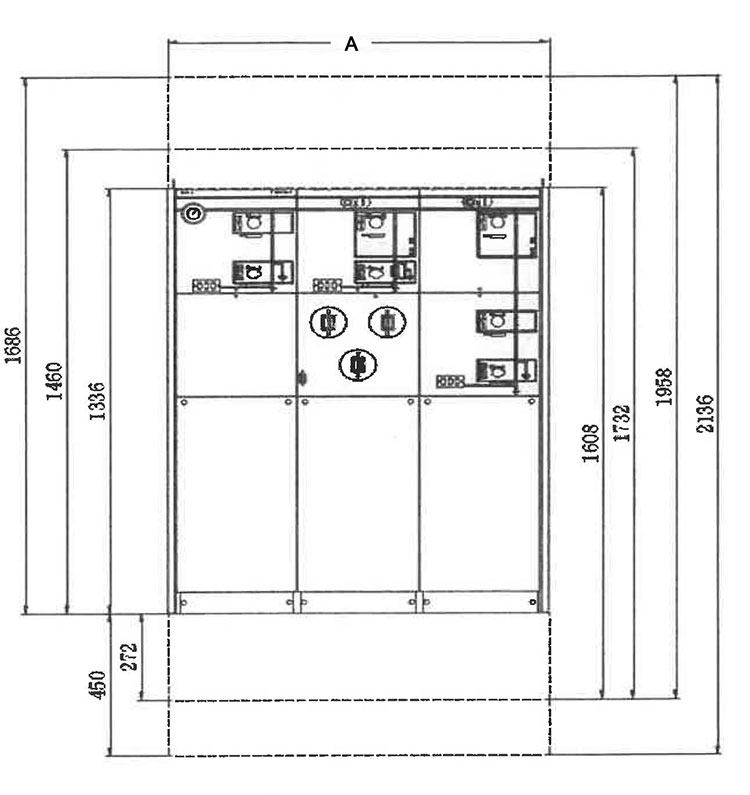

2.2 ابعاد خارج از واحد اصلی حلقه SF6

2.3 olution استاندارد و e xtension m odules

3. پارامتر سوئیچ عایق بنزین SF6
