چگونه تابلو برق می تواند توزیع برق را ایمن تر و مدیریت آن را آسان تر کند؟

چرا کلید برقی بیش از آنچه بسیاری از خریداران انتظار دارند اهمیت دارند؟

در بسیاری از پروژه های برق، کلید برق قابل مشاهده ترین بخش سیستم نیست. ترانسفورماتورها، کابل‌ها، ژنراتورها و تجهیزات تولیدی بزرگ اغلب توجه بیشتری را به خود جلب می‌کنند، زیرا در پروژه «مرکزی‌تر» به نظر می‌رسند. با این حال، هنگامی که یک خطا رخ می دهد، زمانی که یک مدار باید ایزوله شود، یا زمانی که کارکنان تعمیر و نگهداری باید به طور ایمن کار کنند، تابلو برق به یکی از مهم ترین قطعات تجهیزات در محل تبدیل می شود.

کلید برق برای کنترل، محافظت و قطع مدارهای الکتریکی طراحی شده است. از نظر عملی، به سیستم قدرت کمک می کند تا سازماندهی شود. این به اپراتورها اجازه می دهد تا توزیع برق را به بخش های قابل مدیریت تقسیم کنند، از تجهیزات پایین دست محافظت کنند و تأثیر خطاها را کاهش دهند. بدون تابلو برق مناسب، یک مشکل الکتریکی ممکن است در یک سیستم گسترده‌تر گسترش یابد و باعث خاموش شدن تولید، خطرات ایمنی یا آسیب تجهیزات گران‌قیمت شود.

برای خریداران، ارزش واقعی کلید برق به خود کابینت فلزی محدود نمی شود. این ارزش از این می‌آید که آیا ساختار کابینت، کلیدهای مدار، ترتیب شین‌ها، دستگاه‌های حفاظتی، فیدرهای ورودی و خروجی، طراحی به هم پیوسته و دسترسی تعمیر و نگهداری با پروژه واقعی مطابقت دارند یا خیر. کابینتی که روی کاغذ قابل قبول به نظر می رسد، اگر با طرح سایت، شرایط بارگذاری، عادات عملیاتی یا برنامه توسعه مطابقت نداشته باشد، همچنان ممکن است مشکلاتی ایجاد کند.

به همین دلیل است که خریداران با تجربه فقط قیمت نمی پرسند. آنها می پرسند که آیا تابلو برق می تواند سطح ولتاژ صحیح، رتبه بندی جریان، ظرفیت اتصال کوتاه، محیط نصب، جهت ورود کابل، روش کار، و الزامات بازرسی را انجام دهد یا خیر. یک کابینت ارزان‌تر که پس از تحویل نیاز به اصلاحات مکرر دارد، ممکن است بسیار گران‌تر از یک راه‌حل با دقت مشخص شده باشد.

خریداران معمولا قبل از انتخاب تابلو برق با چه مشکلاتی مواجه می شوند؟

اولین مشکل رایج ناقص بودن اطلاعات پروژه است. ممکن است یک خریدار بداند که یک کارخانه به چند کابینت الکتریکی نیاز دارد، اما ممکن است نمودار تک خطی، فهرست بار، طرح چیدمان یا چیدمان فیدر نداشته باشند. در این شرایط، تأیید نوع کابینت، تعداد پانل‌ها، پیکربندی اجزا و طرح حفاظتی برای سازنده دشوار می‌شود.

مشکل دوم سردرگمی بین دسته های مختلف تابلو برق است. تابلو برق فشار ضعیف، تابلو برق فشار متوسط، تابلو برق عایق گاز، تابلو برق عایق هوا، کابینت قابل برداشت، کابینت ثابت و تابلوهای توزیع نامهای قابل تعویض نیستند. هر دسته دارای محدوده کاربرد، منطق ساختاری، الزامات ایمنی و سطح هزینه خاص خود است. انتخاب نوع اشتباه می تواند بر نصب، بهره برداری و نگهداری تأثیر بگذارد.

مشکل سوم محدودیت فضای سایت است. در کارخانه‌های صنعتی، ساختمان‌های تجاری، پست‌های فشرده، مناطق معدنی و پروژه‌های تاسیساتی، اتاق برق ممکن است فضای کاری سخاوتمندانه را فراهم نکند. اگر چیدمان تابلو به موقع در نظر گرفته نشود، خریدار ممکن است با مشکلاتی در مورد عمق کابینت، فاصله عملیات جلو، دسترسی به تعمیر و نگهداری عقب، موقعیت ترانشه کابل یا تهویه مواجه شود.

مشکل چهارم تعمیر و نگهداری در آینده است. برخی از خریداران به شدت بر هزینه خرید اولیه تمرکز می کنند اما فراموش می کنند که تابلو برق برای سال های زیادی در خدمت باقی می ماند. تیم های تعمیر و نگهداری به دسترسی ایمن، برچسب زدن واضح، عملیات مکانیکی قابل اعتماد، قطعات یدکی مناسب و راهی آسان برای جداسازی مدارها نیاز دارند. کابینه ای که بازرسی آن دشوار است می تواند زمان کار و ریسک عملیاتی را افزایش دهد.

مشکل پنجم، ارتباط نامشخص بین تیم های تجاری و فنی است. تیم خرید ممکن است "Electrical Switchgear" را به عنوان یک نام محصول ساده بخواهد، در حالی که تیم مهندسی انتظار یک پیکربندی فنی بسیار خاص را دارد. اگر این دو طرف با هم هماهنگ نباشند، ممکن است نظم با عدم اطمینان پنهان پیش برود. اینجاست که تایید فنی دقیق ضروری می شود.

چگونه کلید برق از سیستم توزیع برق محافظت می کند؟

Switchgear برق با ترکیب عملکردهای سوئیچینگ، جداسازی، حفاظت، اندازه گیری و کنترل در یک مجموعه سازمان یافته از یک سیستم توزیع برق محافظت می کند. هنگامی که سیستم به طور معمول کار می کند، تابلو برق را به بارهای مختلف توزیع می کند. هنگامی که شرایط غیرعادی رخ می دهد، دستگاه های محافظ به قطع مدار معیوب کمک می کنند و احتمال آسیب دیدگی سیستم را کاهش می دهند.

در یک سیستم ولتاژ متوسط، تابلو برق ممکن است شامل کلیدهای مدار خلاء، ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ، رله‌های حفاظتی، شین‌ها، کلیدهای زمین و اینترلاک‌های مکانیکی باشد. این اجزا برای شناسایی و جداسازی خطاها با هم کار می کنند. به عنوان مثال، اگر یک فیدر خروجی با یک اتصال کوتاه مواجه شود، سیستم حفاظتی باید به سرعت پاسخ دهد و قبل از اینکه خطا باعث آسیب جدی تری شود، کلید مدار را باز کند.

در یک سیستم ولتاژ پایین، Electrical Switchgear ممکن است برق را به موتورها، روشنایی، خطوط تولید، سیستم‌های HVAC، پمپ‌ها و تجهیزات کمکی توزیع کند. بسته به طرح، ممکن است از واحدهای ثابت یا قابل برداشت استفاده شود. سازه‌های قابل برداشت می‌توانند بازرسی و جایگزینی را راحت‌تر کنند زیرا واحدهای عملکردی منفرد را می‌توان با اختلال کمتری در مدارهای دیگر جدا کرد یا حذف کرد.

ایمنی فقط در مورد درجه بندی الکتریکی نیست. به ساختار نیز بستگی دارد. طراحی خوب تابلو برق جداسازی داخلی، تداوم اتصال به زمین، قفل درها، دستگیره های عملیاتی، محفظه کابل، تهویه، فاصله عایق و نشانه بصری واضح را در نظر می گیرد. این جزئیات به اپراتورها کمک می کند تا وضعیت کابینت را درک کنند و عملکرد ناامن را کاهش دهند.

بهترین نتیجه فقط این نیست که کابینه از بازرسی کارخانه عبور کند. نتیجه بهتر این است که تابلو برق پس از نصب قابل فهم، قابل سرویس و پایدار بماند. اپراتورها باید بدانند که هر فیدر چه چیزهایی را کنترل می کند، چگونه یک مدار را جداسازی کنند، کجا قطعات کلیدی را بازرسی کنند، و چه رویه هایی را قبل از تعمیر و نگهداری باید دنبال کنند.

قبل از ثبت سفارش چه عواملی را باید بررسی کرد؟

قبل از سفارش کلید برق، خریداران باید سرعت خود را کاهش دهند و چندین جزئیات کاربردی را تأیید کنند. عجله در این مرحله اغلب منجر به بازنگری مجدد نقشه ها می شود که تولید و نصب را به تاخیر می اندازد.

• سطح ولتاژ:تأیید کنید که آیا پروژه به تابلو برق ولتاژ پایین یا متوسط ​​نیاز دارد و ولتاژ نامی را به دقت بررسی کنید.
• جریان نامی:جریان بار مورد انتظار را برای مدارهای ورودی و خروجی، نه تنها شرایط فعلی، بلکه انبساط احتمالی آینده را نیز بررسی کنید.
• ظرفیت مقاومت در برابر اتصال کوتاه:تابلو برق باید با سطح خطای سیستم قدرت مطابقت داشته باشد.
• ساختار کابینت:تصمیم بگیرید که سازه های ثابت، قابل برداشت، داخلی، خارجی، فشرده یا سفارشی مناسب تر هستند.
• پیکربندی کامپوننت:قطع کننده های مدار، رله ها، مترها، ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ، حفاظت از نوسانات و سایر دستگاه ها را تأیید کنید.
• ورود و خروج کابل:بررسی کنید که آیا سایت به ورودی بالا، ورودی پایین، دسترسی جلو، یا دسترسی به عقب نیاز دارد.
• محیط نصب:ارتفاع، رطوبت، گرد و غبار، دما، خطر خوردگی و تهویه را در نظر بگیرید.
• دسترسی به تعمیر و نگهداری:مطمئن شوید که اپراتورها می توانند کابینت را پس از نصب با خیال راحت بازرسی و سرویس کنند.
• تایید رسم:تا حد امکان نمودارهای تک خطی، نقشه های طرح بندی و فهرست های بارگذاری را تهیه کنید.
• تست و مستندسازی:سوابق بازرسی کارخانه، نقشه ها، راهنماها و مدارک فنی مورد نیاز برای پذیرش پروژه را بخواهید.

برای بسیاری از خریداران، سخت ترین بخش این است که نمی دانند سازنده به چه اطلاعاتی نیاز دارد. یک تامین کننده حرفه ای به جای اینکه صرفا منتظر یک فایل فنی کامل باشد، باید به سازماندهی سوالات کمک کند. این امر به ویژه برای پروژه های بین المللی که در آن استانداردهای مهندسی، عادات کاری و شرایط سایت ممکن است از بازاری به بازار دیگر متفاوت باشد، مهم است.

جدول انتخاب کلید برق

چگونه خریداران می توانند ریسک را در طول برنامه ریزی پروژه کاهش دهند؟

خرید کلید برق خوب قبل از قیمت گذاری شروع می شود. خریداران می توانند با تلقی از مرحله اولیه ارتباط به عنوان یک فرآیند تایید مهندسی به جای یک درخواست قیمت ساده، ریسک را کاهش دهند.

اولین قدم مفید جمع آوری نمودار تک خطی است. این نقشه نشان می‌دهد که چگونه برق در سیستم جریان می‌یابد و به سازنده کمک می‌کند تا فیدرهای ورودی، فیدرهای خروجی، کوپلرهای اتوبوس، نقاط اندازه‌گیری، عملکردهای حفاظتی و توزیع بار را درک کند. اگر نمودار تک خطی وجود نداشته باشد، ممکن است تامین کننده همچنان توصیه های کلی را ارائه دهد، اما نقل قول دقیق تر خواهد بود.

مرحله دوم شفاف سازی طرح سایت است. اتاق های برق همیشه با فضای کافی برای نصب آسان طراحی نمی شوند. عرض کابینت، عمق، ارتفاع، فاصله عملیاتی، دسترسی به عقب، ورودی کابل و جهت باز شدن درب باید زودتر بررسی شود. یک کابینت از نظر فنی صحیح اگر با اتاق مناسب نباشد همچنان می تواند دردسرساز شود.

مرحله سوم تایید محیط عملیاتی است. کلید برق نصب شده در یک اتاق داخلی تمیز دارای نیازهای متفاوتی نسبت به تجهیزات مورد استفاده در مناطق معدنی، مناطق ساحلی، محیط های مرطوب، پست های فتوولتائیک یا پروژه های زیربنایی با گرد و غبار سنگین است. جزئیات محیطی بر حفاظت محوطه، تهویه، اقدامات ضد تراکم و انتخاب مواد تأثیر می گذارد.

گام چهارم پرهیز از مقایسه نقل قول های ناقص است. اگر یک مظنه شامل اجزای ممتاز، آزمایش، نقشه‌ها و سفارشی‌سازی باشد در حالی که قیمت دیگر شامل کابینت اصلی باشد، ممکن است قیمت پایین‌تر ارزش بهتری را نشان ندهد. تیم های تدارکات باید از تامین کنندگان بخواهند که پیکربندی را به وضوح فهرست کنند تا مقایسه منصفانه شود.

مرحله پنجم این است که زمان را برای بررسی نقاشی رزرو کنید. کلید برق اغلب با ترانسفورماتورها، پست‌ها، کابل‌ها، سیستم‌های کنترل و تجهیزات پایین دستی متصل می‌شود. یک دوره بازبینی کوتاه می تواند از اشتباهات گران قیمت قبل از شروع تولید جلوگیری کند. در بسیاری از پروژه ها، تایید نقشه دقیق تفاوت بین نصب صاف و تنظیم مکرر در محل است.

چه چیزی بازرسی و نگهداری کلید برق را آسان‌تر می‌کند؟

سوئیچ‌گیر برقی سازگار با تعمیر و نگهداری تصادفی اتفاق نمی‌افتد. از طراحی کابینت، چیدمان اجزا، برچسب‌گذاری، مستندسازی و برنامه‌ریزی دسترسی می‌آید. برای کاربران، این مهم است زیرا تابلو یک خرید یکباره نیست. این تجهیزاتی هستند که باید در طول سال ها کارکرد، بازرسی، عیب یابی و گسترش احتمالی به سایت خدمت کنند.

طراحی محفظه شفاف یکی از عوامل مهم است. هنگامی که مناطق عملکردی به خوبی سازماندهی شده باشند، کارکنان تعمیر و نگهداری می توانند منطقه شین، ناحیه کابل، منطقه قطع کننده مدار، منطقه کنترل و منطقه اندازه گیری را راحت تر شناسایی کنند. این امر سردرگمی در طول بازرسی را کاهش می دهد و به تکنسین ها کمک می کند تا مراحل ایمن تری را دنبال کنند.

عملکرد مکانیکی قابل اعتماد عامل دیگری است. درها، دستگیره‌ها، قفل‌ها، کرکره‌ها، واحدهای قابل برداشت و مکانیسم‌های اتصال به زمین باید به آرامی کار کنند. کابینتی که کارکرد آن در بازرسی کارخانه دشوار است، ممکن است پس از سال‌ها خدمت، مشکل‌سازتر شود. خریداران به جای قضاوت فقط ظاهر خارجی باید به این جزئیات توجه کنند.

اسناد نیز مهم است. نقشه ها، نمودارهای سیم کشی، دفترچه راهنمای عملیات، لیست اجزا و سوابق بازرسی به کاربر کمک می کند تا سیستم را پس از تحویل درک کند. این امر به ویژه زمانی ارزشمند است که تیم پروژه تغییر کند یا زمانی که کارکنان تعمیر و نگهداری محلی باید سال‌ها بعد سیستم را عیب‌یابی کنند.

برنامه ریزی قطعات یدکی را نباید نادیده گرفت. برای سیستم های قدرت مهم، خریداران ممکن است به کلیدهای مدار یدکی، اجزای کنترل، لامپ های نشانگر، فیوزها، کنتورها یا سایر قطعاتی که اغلب سرویس می شوند نیاز داشته باشند. سازنده ای که بتواند این گزینه ها را به وضوح توضیح دهد به خریدار کمک می کند تا برای شرایط واقعی عملیاتی آماده شود، نه فقط اولین روز نصب.

چگونه یک تولید کننده می تواند از تصمیمات خرید بهتر حمایت کند؟

یک سازنده خوب کلید برق باید بیشتر از مونتاژ کابینت انجام دهد. سازنده باید به خریداران کمک کند تا الزامات پروژه را به یک راه حل فنی واضح ترجمه کنند. این شامل پرسیدن سؤالات درست، بررسی نقشه ها، توضیح تفاوت های کابینت، بررسی گزینه های اجزا و کمک به خریدار در درک اینکه هر تصمیم چگونه بر ایمنی، هزینه، نصب و نگهداری تأثیر می گذارد، می شود.

Conso Electrical Science and Technology Co., Ltd. در ساخت تجهیزات الکتریکی مانند تابلو برق، پست ها، ترانسفورماتورها و محصولات مربوط به توزیع برق فعالیت دارد. برای خریدارانی که به تابلو برق نیاز دارند، ارزش کار با یک تیم تولید محور این است که ارتباطات فنی می تواند مستقیماً با واقعیت تولید مرتبط شود.

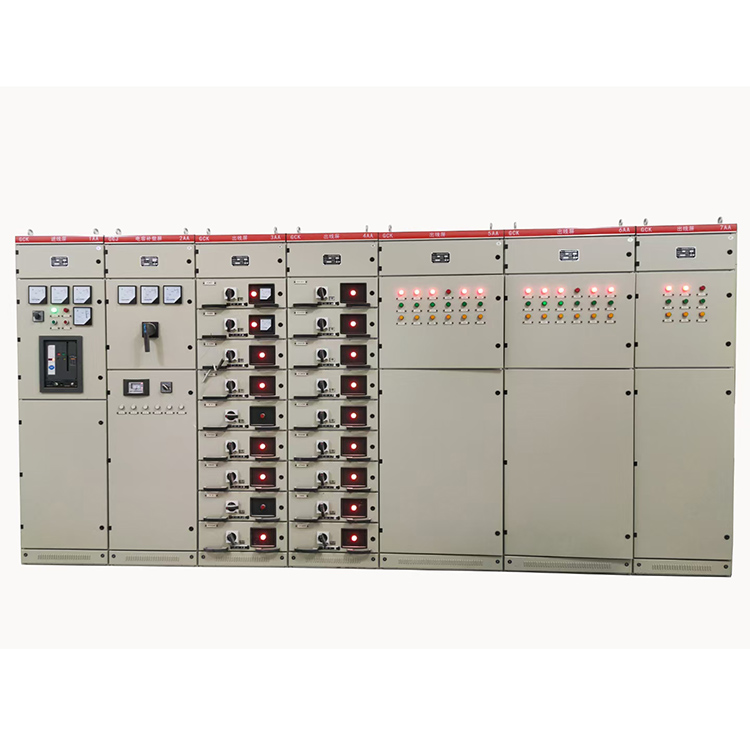

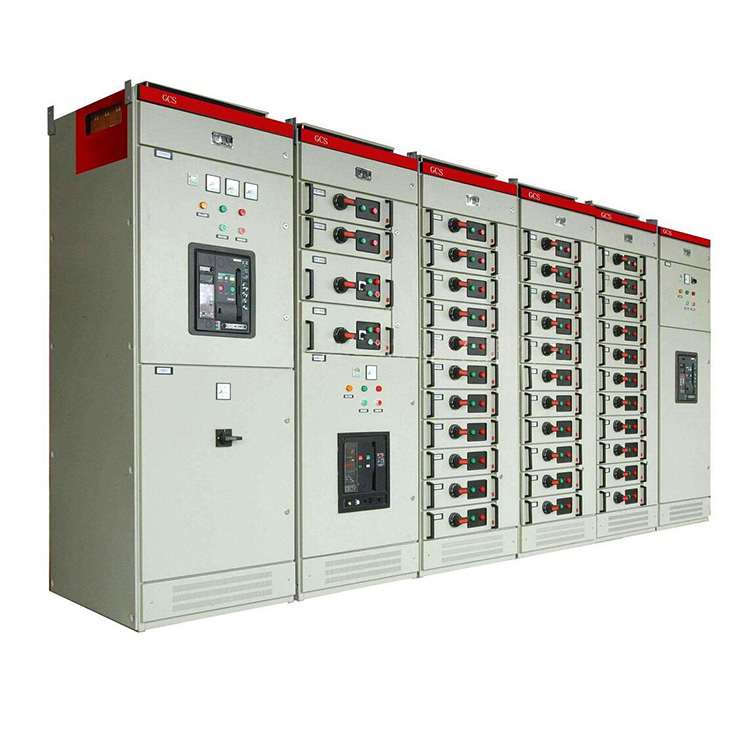

به عنوان مثال، هنگامی که یک خریدار برای یک پست فشرده به تابلو برق فشار ضعیف نیاز دارد، بحث نباید در نام کابینت متوقف شود. سازنده باید تأیید کند که آیا پروژه به GGD، GCK، GCS، MNS یا ساختار مناسب دیگری نیاز دارد. هنگامی که یک خریدار به تابلو برق فشار متوسط ​​نیاز دارد، سازنده باید به بررسی سطح ولتاژ، پیکربندی قطع کننده مدار، الزامات رله حفاظتی و آرایش کابل کمک کند.

مزیت دیگر سفارشی سازی است. بسیاری از پروژه ها نمی توانند به یک کابینت کاملا استاندارد تکیه کنند. سایت ممکن است به ابعاد خاص، مارک های اجزای خاص، ورودی کابل غیرمعمول، اندازه گیری اضافی، فضای گسترش رزرو شده، یا ترتیب خاصی از فیدرهای ورودی و خروجی نیاز داشته باشد. یک سازنده توانمند می تواند این جزئیات را بررسی کرده و پیشنهاد کاربردی تری ارائه دهد.

قوی ترین رابطه تامین کننده بر اساس اطلاعات واضح ساخته شده است. خریداران باید آماده به اشتراک گذاشتن نقشه ها و شرایط پروژه باشند، در حالی که سازنده باید با سوالات سازمان یافته و پیشنهادات واقع بینانه پاسخ دهد. این ارتباط دو طرفه به کاهش ریسک پنهان کمک می کند و فرآیند خرید را آرام تر، سریع تر و قابل اطمینان تر می کند.
