چرا کلید ولتاژ پایین GCS به یک انتخاب هوشمندانه برای سیستم های توزیع برق مدرن تبدیل می شود؟

چکیده:توزیع قابل اعتماد برق ولتاژ پایین به چیزی بیش از اتصال ساده تجهیزات الکتریکی نیاز دارد. این نیاز به یک سیستم تابلو برق دارد که بتواند مدارها را سازماندهی کند، ایمنی عملیاتی را بهبود بخشد، تعمیر و نگهداری را ساده کند و الزامات اتوماسیون پیچیده را پشتیبانی کند.CONSO·CN کلید ولتاژ پایین GCSحول واحدهای عملکردی مدولار، مکانیزم‌های کشوهای کاربردی، ساخت و سازهای تقسیم‌بندی شده و اتصالات کابلی انعطاف‌پذیر طراحی شده است. این مقاله ساختار، ویژگی‌های فنی کلیدی، کاربردها، مزایا و ملاحظات مهم انتخاب را برای مهندسان، پیمانکاران، توزیع‌کنندگان و خریداران سیستم‌های قدرت صنعتی توضیح می‌دهد.

فهرست مطالب

• کلید ولتاژ پایین GCS چیست؟
• ویژگی های ساختاری اصلی GCS Switchgear چیست؟
• چرا کلید ولتاژ پایین GCS را برای توزیع برق انتخاب کنید؟
• چگونه GCS با کلید ولتاژ پایین GCK مقایسه می شود؟
• کلید ولتاژ پایین GCS کجا استفاده می شود؟
• خریداران چگونه باید کلید ولتاژ پایین GCS را انتخاب کنند؟
• چرا توانایی سازنده مهم است؟
• سوالات متداول درباره کلید ولتاژ پایین GCS

کلید ولتاژ پایین GCS چیست؟

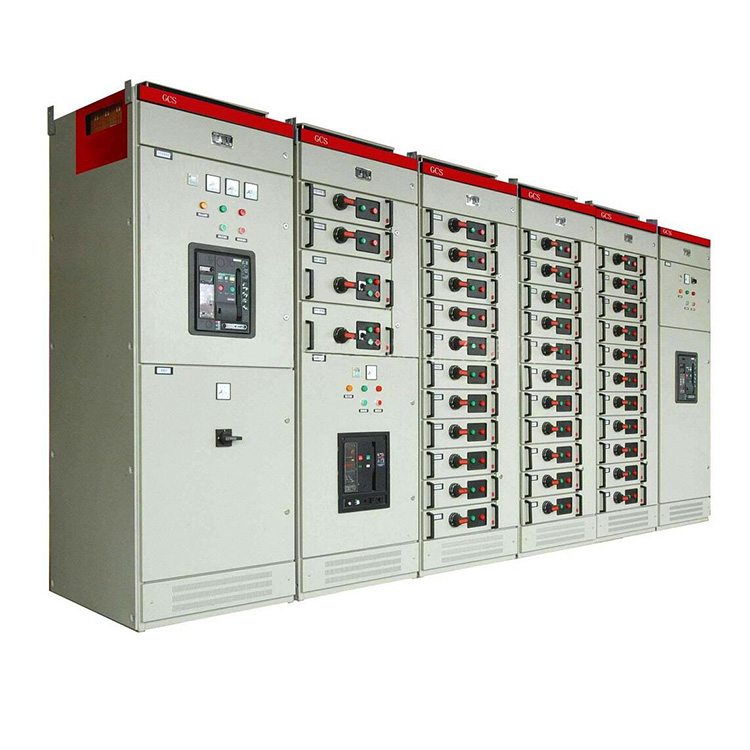

Switchgear ولتاژ پایین GCS یک راه حل توزیع و کنترل توان ولتاژ پایین مدولار است که برای کاربردهایی طراحی شده است که مدارهای متعدد، عملکردهای کنترل موتور، رابط های اتوماسیون و دسترسی تعمیر و نگهداری باید در یک مجموعه الکتریکی فشرده سازماندهی شوند.

در مقایسه با پیکربندی‌های معمولی سوئیچ‌گیر ولتاژ پایین، تجهیزات GCS تاکید بیشتری بر واحدهای عملکردی مدولار و مکانیزم‌های عملی استخراج و رانش دارند. با توجه به اطلاعات محصول CONSO·CN، راه حل GCS آن را می توان بر اساس نمودار تک خطی، طرح چیدمان و لیست خرید مشتری تولید کرد و به پیکربندی نهایی اجازه می دهد تا با سیستم توزیع واقعی مطابقت داشته باشد.

این طراحی به ویژه زمانی مفید است که یک پروژه به چندین فیدر خروجی و واحدهای عملکردی مستقل نیاز دارد. ساخت و ساز GCS به جای اینکه کل کابینت را به عنوان یک فضای الکتریکی در نظر بگیرد، تجهیزات را به بخش‌های کاربردی تقسیم می‌کند و به اپراتورها کمک می‌کند تا مدارهای جداگانه را جدا کرده و تأثیر بالقوه یک خطای موضعی را محدود کنند.

ویژگی های ساختاری اصلی GCS Switchgear چیست؟

اثربخشی یک سیستم GCS از رابطه بین اجزای الکتریکی، ترتیب شین، محفظه های عملکردی، محفظه های کابل و واحدهای قابل برداشت ناشی می شود. چندین ویژگی ساختاری به ویژه هنگام ارزیابی یک راه حل GCS مهم هستند.

واحدهای تابعی مدولار

ساختار مدولار پیکربندی مدارهای مختلف را با توجه به نیازهای توزیع واقعی ممکن می سازد. این برای تاسیسات صنعتی که در آن فیدرها، مدارهای کنترل موتور، تجهیزات اتوماسیون و بارهای کمکی ممکن است به تنظیمات الکتریکی متفاوتی نیاز داشته باشند، ارزشمند است.

محفظه های عملکردی مجزا

واحدهای کاربردی و محفظه ها با جداسازی واضح طراحی شده اند. این ترتیب می تواند به محدود کردن تأثیر یک خطا به یک منطقه کوچکتر کمک کند و به پرسنل تعمیر و نگهداری اجازه می دهد تا بدون ایجاد مزاحمت غیر ضروری در سایر مدارها روی بخش های جداگانه کار کنند.

چیدمان افقی سه شینه

اطلاعات محصول از CONSO·CN یک آرایش افقی سه شینه را مشخص می کند که برای ایجاد پایداری دینامیکی و حرارتی در نظر گرفته شده است. طراحی بیان شده بسته به پیکربندی و شرایط قابل اجرا می تواند در برابر ضربه جریان اتصال کوتاه تا 80/176 کیلو آمپر مقاومت کند.

چگالی مدار بالا

طبق اطلاعات منتشر شده محصول سازنده، یک کابینت MCC می تواند تا 22 مدار را در خود جای دهد. این پیکربندی می تواند برای تولید برق، پتروشیمی، اتوماسیون صنعتی و سایر تاسیسات با تعداد بارهای الکتریکی زیاد مفید باشد.

محفظه کابل کاربردی

اتصالات کابل خارجی در یک محفظه کابل اختصاصی چیده شده است، با ورود و خروج کابل از جهات مختلف بسته به پیکربندی امکان پذیر است. ترانسفورماتور جریان توالی صفر نیز می تواند در محفظه کابل قرار گیرد و از نصب و نگهداری آسان تر پشتیبانی کند.

اتصالات ثانویه گسترده

واحدهای کشوی GCS می توانند چندین تماس پلاگین ثانویه را ارائه دهند. CONSO·CN بیان می‌کند که واحدهای 1 واحدی و بالاتر می‌توانند 32 جفت داشته باشند، در حالی که پیکربندی‌های نیمه واحدی می‌توانند 20 جفت داشته باشند. این ظرفیت از رابط های کامپیوتری، مدارهای کنترل خودکار و سایر الزامات کنترل ثانویه پشتیبانی می کند.

چرا کلید ولتاژ پایین GCS را برای توزیع برق انتخاب کنید؟

برای سیستم های الکتریکی صنعتی، انتخاب تابلو برق نه تنها بر نصب اولیه، بلکه بر عملکرد، عیب یابی، گسترش و نگهداری نیز تأثیر می گذارد. فناوری GCS چندین مزیت عملی را ارائه می دهد.

مزیت مهم دیگر انعطاف پذیری طراحی است. تابلو برق GCS لزوماً به عنوان یک کابینت معمولی انتخاب نمی شود. یک سازنده حرفه ای می تواند تجهیزات را بر اساس نقشه های الکتریکی، چیدمان تجهیزات و نیازهای خرید پیکربندی کند. این رویکرد به ویژه برای پروژه هایی که توزیع بار و پیکربندی کابینت با ترتیبات استاندارد متفاوت است، ارزشمند است.

چگونه GCS با کلید ولتاژ پایین GCK مقایسه می شود؟

GCS و GCK هر دو در سیستم های توزیع ولتاژ پایین استفاده می شوند، اما رویکردهای ساختاری آنها یکسان نیست. CONSO·CN GCS را به عنوان یک نوع پیشرفته در مقایسه با تابلو برق ولتاژ پایین GCK خود توصیف می کند و ماژولار بودن بیشتر و چیدمان استخراج و پیشرانه عملی تر آن را برجسته می کند.

انتخاب صحیح در نهایت باید بر اساس ولتاژ سیستم، جریان، الزامات اتصال کوتاه، کمیت مدار، ابعاد کابینت، معماری کنترل، استراتژی تعمیر و نگهداری و استانداردهای قابل اجرا باشد تا اینکه صرفاً یک مدل را انتخاب کنید زیرا پیشرفته‌تر به نظر می‌رسد.

کلید ولتاژ پایین GCS کجا استفاده می شود؟

سیستم‌های GCS برای طیف وسیعی از محیط‌های توزیع برق صنعتی و زیرساختی مناسب هستند. معماری مدولار آنها به ویژه زمانی ارزشمند است که یک پروژه شامل مدارهای خروجی متعددی باشد یا نیاز به یکپارچه سازی با سیستم های اتوماسیون داشته باشد.

• تولید برق:پشتیبانی از نیازهای توزیع و کنترل موتور مرتبط با واحدهای تولید بزرگ.
• تاسیسات پتروشیمی:در مواردی مفید است که موتورهای متعدد، پمپ ها، سیستم های کنترل و بارهای کمکی نیاز به توزیع سازمان یافته دارند.
• تولید صنعتی:به مدیریت خطوط تولید متعدد و ماشین آلات برقی کمک می کند.
• تاسیسات تجاری و زیربنایی:می توان برای سیستم های توزیع متمرکز ولتاژ پایین پیکربندی کرد.
• سیستم های اتوماسیون:چندین مخاطب ثانویه می توانند از رابط های کامپیوتری و مدارهای کنترل خودکار پشتیبانی کنند.
• پروژه های بزرگ توزیع برق:کابینت های مدولار را می توان با توجه به نمودار تک خطی پروژه و چیدمان تجهیزات پیکربندی کرد.

برای تاسیسات بزرگ، توانایی سازماندهی فیدرهای متعدد در یک ردیف تابلو برق هماهنگ می تواند قابلیت نگهداری کلی معماری توزیع را بهبود بخشد.

خریداران چگونه باید کلید ولتاژ پایین GCS را انتخاب کنند؟

خرید کابینت GCS باید با سیستم الکتریکی شروع شود تا خود کابینت. یک تامین کننده واجد شرایط باید اطلاعات فنی کافی برای تعیین پیکربندی مناسب دریافت کند.

1. پارامترهای الکتریکی را تأیید کنید.ولتاژ نامی، جریان نامی، فرکانس، الزامات اتصال کوتاه و سایر پارامترهای خاص پروژه را تعریف کنید.
2. نمودار تک خطی را آماده کنید.این به تامین کننده درک روشنی از مدارهای ورودی و خروجی ارائه می دهد.
3. مقدار مدار را تعیین کنیدفیدرها، مدارهای کنترل موتور، مدارهای کمکی و الزامات انبساط آتی را در نظر بگیرید.
4. طرح فیزیکی را ارزیابی کنید.ابعاد کابینت، جهت کابل، فضای نصب و فاصله نگهداری باید در نظر گرفته شود.
5. الزامات کنترل را مشخص کنید.اتوماسیون، نظارت، رابط های کامپیوتری و مدارهای ثانویه باید قبل از تولید تعریف شوند.
6. هماهنگی حفاظت را بررسی کنید.کلیدهای مدار و اجزای محدود کننده جریان باید با توجه به سیستم توزیع واقعی انتخاب شوند.
7. بررسی تست و مستنداتخریداران باید نقشه های فنی مناسب، اسناد آزمایشی، لیست اجزا و اطلاعات عملیاتی را درخواست کنند.

برای پروژه های سفارشی شده، ارائه یک نقشه تک خطی کامل، طرح چیدمان و لیست خرید به تامین کننده می تواند ارتباطات را به میزان قابل توجهی بهبود بخشد و خطاهای پیکربندی را کاهش دهد. CONSO·CN به طور خاص این اسناد را به عنوان بخشی از فرآیند تولید GCS خود شناسایی می کند.

چرا توانایی سازنده مهم است؟

یک کابینت سوئیچ ولتاژ پایین یک مجموعه الکتریکی هماهنگ است تا یک محفظه فلزی ساده. کیفیت ساخت شینه، سیم کشی، مونتاژ واحد عملکردی، انتخاب اجزاء، تراز مکانیکی و آزمایش همگی می توانند بر قابلیت اطمینان سیستم نهایی تأثیر بگذارند.

هنگام انتخاب سازنده یا تامین کننده کلید ولتاژ پایین GCS چین، خریداران باید بیشتر از قیمت آن را ارزیابی کنند. عوامل کلیدی عبارتند از:

• تجربه در ساخت تابلو برق فشار ضعیف
• توانایی تفسیر نمودارهای تک خطی و نقشه های پروژه
• سفارشی سازی و قابلیت های مهندسی
• رویه های کنترل کیفیت در طول مونتاژ
• قابلیت تست و بازرسی کارخانه
• در دسترس بودن اسناد فنی
• پشتیبانی فنی پس از فروش
• توانایی هماهنگ کردن تابلو برق با سیستم توزیع گسترده تر

CONSO·CN GCS را به عنوان بخشی از مجموعه گسترده تر تابلو برق فشار ضعیف خود در کنار راه حل های GCK، MNS و GGD ارائه می کند. اطلاعات محصول آن نیز بر تولید سفارشی بر اساس نقشه های مشتری و نیازهای توزیع تأکید دارد.

برای خریدارانی که تامین‌کنندگان را با هم مقایسه می‌کنند، محدوده محصولات تابلو برق فشار ضعیف می‌تواند زمینه مفیدی را هنگام تعیین اینکه کدام معماری کابینت برای یک پروژه خاص مناسب‌تر است، فراهم کند.

سوالات متداول درباره کلید ولتاژ پایین GCS

هدف اصلی کلید ولتاژ پایین GCS چیست؟

هدف اصلی آن توزیع، کنترل، حفاظت و مدیریت مدارهای الکتریکی کم ولتاژ است. معماری ماژولار آن به ویژه برای سیستم هایی که به چندین فیدر، واحدهای عملکردی و رابط های اتوماسیون نیاز دارند، مناسب است.

چه چیزی GCS را از تابلو برق ولتاژ پایین متمایز می کند؟

GCS بر واحدهای عملکردی مدولار، مکانیزم‌های کشو قابل برداشت، ساخت‌وساز تقسیم‌بندی‌شده، آرایش کابل‌های انعطاف‌پذیر و اتصالات پلاگین ثانویه گسترده تأکید دارد. این ویژگی‌ها می‌توانند پیکربندی و نگهداری سیستم‌های توزیع پیچیده را آسان‌تر کنند.

آیا می توان تابلو برق GCS را سفارشی کرد؟

بله طبق گفته CONSO·CN، تابلو برق GCS را می توان با توجه به نقشه تک خطی، طرح چیدمان و لیست خرید مشتری تولید کرد.

یک کابینت MCC می تواند چند مدار را در خود جای دهد؟

اطلاعات منتشر شده سازنده بیان می کند که یک کابینت MCC می تواند تا 22 مدار را در خود جای دهد. ظرفیت واقعی باید مطابق با پیکربندی الکتریکی خاص و ترتیب کابینت تأیید شود.

آیا GCS برای سیستم های صنعتی خودکار مناسب است؟

بله کنتاکت‌های پلاگین ثانویه موجود برای پشتیبانی از رابط‌های کامپیوتری و مدارهای کنترل خودکار طراحی شده‌اند که پیکربندی را برای کاربردهای اتوماسیون صنعتی که در آن سیم‌کشی کنترل گسترده مورد نیاز است، مناسب می‌سازد.

نتیجه گیری: آیا کلید ولتاژ پایین GCS انتخاب مناسبی برای پروژه شماست؟

کلید ولتاژ پایین GCS ترکیبی از معماری توزیع مدولار، محفظه‌های عملکردی مجزا، واحدهای قابل برداشت عملی، اتصالات کابلی سازمان‌یافته و رابط‌های ثانویه گسترده برای رفع نیازهای سیستم‌های برق صنعتی مدرن است. برای پروژه هایی که شامل مدارهای متعدد، اتوماسیون، کنترل موتور و طرح های توزیع سفارشی شده است، انتخاب سازنده مناسب به اندازه انتخاب نوع تابلو اهمیت دارد. اگر در حال ارزیابی راه حل GCS برای یک پروژه صنعتی، تجاری یا زیرساخت هستید،با ما تماس بگیریدبا نمودار تک خطی، طرح چیدمان و الزامات فنی خود برای بحث در مورد پیکربندی مناسب با CONSO·CN.
